在电子设备的精密世界里，实时时钟（RTC，Real-Time Clock）如同一位永不疲倦的守夜人，默默维持着系统的时间秩序。无论主电源中断还是设备进入低功耗休眠，RTC都能依靠备用电源（如纽扣电池或超级电容）持续运行，确保时间信息永不丢失。这种独立性使其成为嵌入式系统、物联网设备及消费电子的核心组件，为数据记录、事件同步和低功耗设计提供了可靠的基石。

一、RTC的工作原理：从振荡到计时的精密协作

RTC的核心功能源于石英晶振的稳定振荡。系统通常采用32.768kHz晶振，因其频率恰好是2的15次方，便于通过内部15级二分频器生成精准的1Hz秒脉冲。这一信号驱动计数器累积秒、分、时、日等时间单位，硬件电路自动处理闰年和月份天数变化，大幅减轻了主控MCU的软件负担。

当系统断电时，RTC内部的双电源自动切换电路会无缝切入备用电源模式，继续为实时时钟寄存器供电，实现“掉电不丢时”。同时，主控芯片可通过I²C或SPI等通信接口随时读取时间数据，完成系统级同步。对于高精度需求，部分RTC还集成了温度传感器与补偿电路，以修正温漂带来的误差。

二、RTC的类型与应用场景：多样化的计时方案

根据集成度与功耗特性，RTC主要分为分立式与集成式两类，适配不同的应用场景：

分立式RTC芯片：需外接32.768kHz晶振与负载电容，成本较低且设计灵活，广泛应用于智能电表、工业PLC等对成本敏感的设备中。

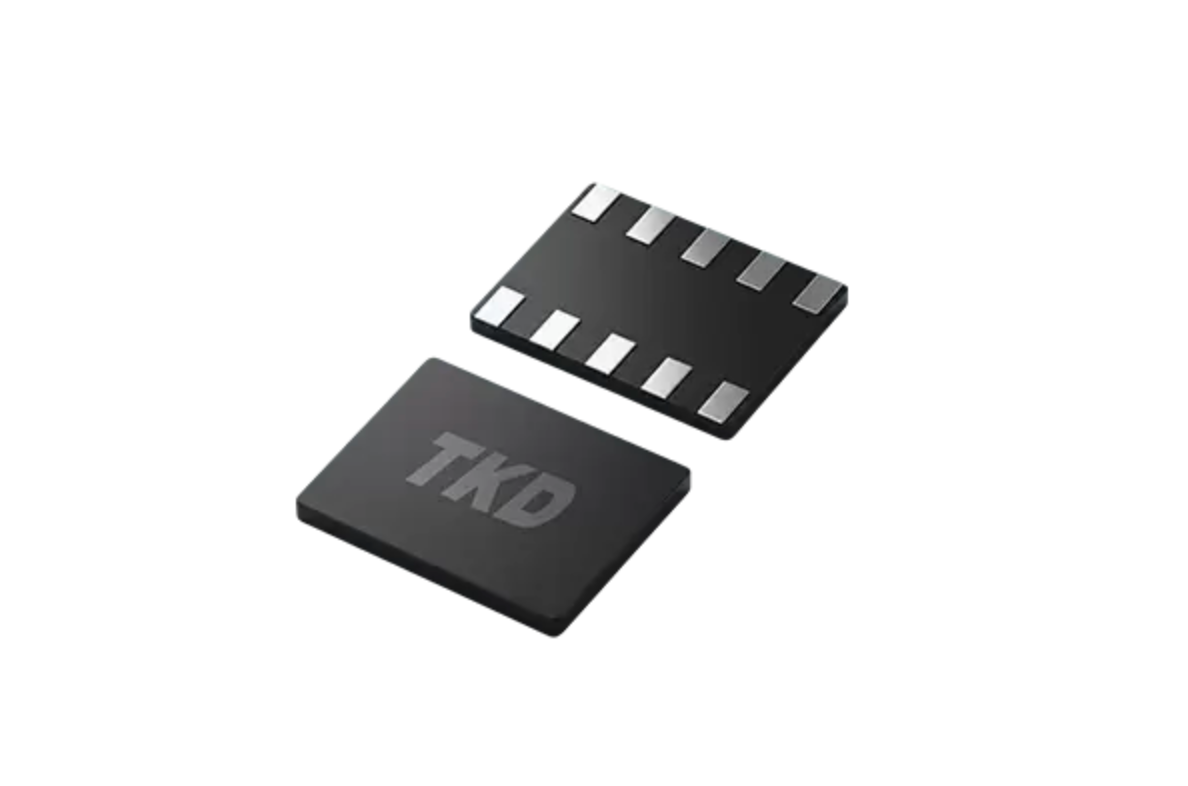

集成式RTC模块：将芯片、晶体、电容甚至补偿电路封装一体，抗干扰性强且节省PCB空间。这种方案极大降低了布线带来的寄生参数影响，适用于汽车电子（如电池管理系统）或医疗设备等高可靠性场景。

在低功耗物联网应用中，RTC的备用电流通常仅为微安级（甚至低至几百纳安）。即使在主系统休眠时，RTC仍能作为独立时钟源，通过闹钟中断或定时唤醒功能唤醒MCU执行关键操作，从而实现极致的电池续航。

三、选型与使用要点：确保精准计时的关键

选择RTC时，需综合考量以下核心因素：

精度需求：普通设备可接受秒级误差；而离线数据记录、车载T-BOX等高精度场景，应优先选用带温度补偿功能（TCXO）的RTC型号，以应对复杂的环境温度变化。

功耗与电压：电池驱动设备需重点关注“备用电流”参数。同时优选宽电压兼容型号（如1.2V–5.5V），避免主电源波动导致RTC停振。

接口与功能：I²C接口节省引脚，适合空间受限设计；SPI则提供更快读写速度。此外，按需选择事件时间戳、防篡改等高级功能，避免性能过剩。

工程避坑提示：

在使用分立式RTC时，务必注意晶振匹配问题——负载电容不匹配会显著影响计时准确性。需严格按照芯片手册推荐值配置电容（如7pF或12.5pF），并优先选用C0G/NP0材质电容。此外，PCB布线时应避免机械应力或高温环境对晶振的影响，防止频率偏移导致时间累积误差。

RTC虽不直接参与主系统运算，却以“时间锚点”的角色支撑着电子设备的逻辑秩序。从智能手表的秒针跳动到工业机器的定时启停，其独立、精准的计时能力，让电子系统在断电或休眠中仍能“记得”时间流逝。理解RTC的原理与选型逻辑，不仅能优化硬件设计，更能为产品可靠性筑起一道无形防线。
